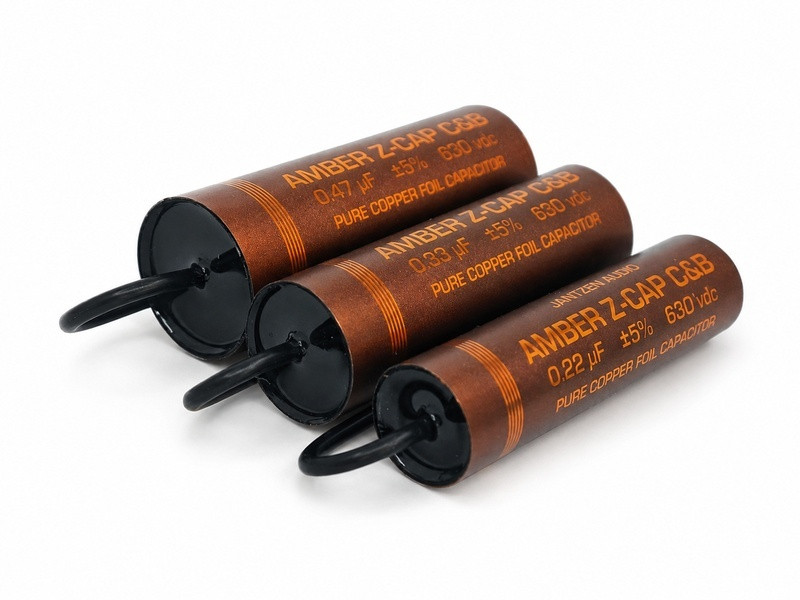

Jantzen Audio Amber Z-Cap C&B

Jantzen Audio Amber Z-Cap C&B - bypasskondensator av högsta klass

Obs! Beställningsvara. Vi tar hem dessa varor från leverantören den 15 varje månad. Beställ senast den 14 så kommer dina varor med i den leveransen. Öppet köp gäller ej.

Amber Z-Cap C&B är en exklusiv kondensator från Jantzen Audio, framtagen för krävande audioapplikationer där hög transparens, låg förlust och naturlig klangåtergivning är avgörande. C&B står för Coupling and Bypass, vilket tydligt visar användningsområdet: kopplingskondensatorer i förstärkare och bypass-kondensatorer i exempelvis delningsfilter.

Precis som de större Amber Z-Cap-modellerna bygger C&B-serien på ren kopparfolie. Kopparfoliens ljudkaraktär beskrivs ofta som neutral, naturlig och mycket detaljerad, med särskilt fin återgivning av röster och akustiska instrument. Konstruktionen ger samtidigt mycket låg ESR, låg induktans och låg dielektrisk absorption.

För förstärkare och delningsfilter

Amber Z-Cap C&B är särskilt lämplig som uppgradering av kopplingskondensatorer i rörförstärkare, förförstärkare och vissa transistorförstärkare. Den höga märkspänningen på 630 VDC / 350 VAC gör serien användbar även i förstärkarapplikationer där vanliga filterkondensatorer inte räcker till.

De mindre kapacitansvärdena och det kompakta formatet gör Amber Z-Cap C&B lättare att få plats med i trånga förstärkarchassin. Serien kan även användas som bypass-kondensator parallellt med en högkvalitativ seriekondensator i diskantkretsen i passiva delningsfilter, till exempel med ett lågt värde som 0,01 µF.

Ren kopparfolie och polypropylenfilm

Kondensatorn är uppbyggd med ren, massiv kopparfolie som lindas tillsammans med polypropylenfilm. Konstruktionen är en icke-polariserad, axial kondensator med fyra lager och kontakt via icke-induktivt zinksprutade ändar. Anslutningstrådarna är tillverkade av förtennad syrefri koppar med 99,99 % renhet.

Av säkerhetsskäl saknar Amber Z-Cap C&B den dekorativa anodiserade aluminiumhylsa som finns på de större Amber Z-Cap-modellerna för passiva högtalardelningsfilter. Detta minskar risken för kortslutning i förstärkarapplikationer.

Egenskaper

• High-end kondensator med ren kopparfolie
• För kopplings- och bypassapplikationer
• Lämplig för rörförstärkare, förförstärkare och vissa transistorförstärkare
• Kan användas som bypass i diskantkretsar i passiva delningsfilter
• Mycket kompakt format för en 630 VDC kopparfoliekondensator
• Polypropylenfilm som dielektrikum
• Mycket låg ESR, låg självinduktans och låg dielektrisk absorption
• Icke-polariserad konstruktion med axiella anslutningar

Tekniska data

• Typ: Icke-polariserad kondensator med ren kopparfolie
• Dielektrikum: Polypropylenfilm
• Konstruktion: Fyrlagers rund rörformad konstruktion med axiella anslutningar
• Lindning: Ren massiv kopparfolie sammanfogad med polypropylenfilm
• Märkspänning: 630 VDC / 350 VAC
• Testspänning: 150 % av märkspänning
• Elektroder: Ren kopparfolie
• Kontakter: Icke-induktiva, zinksprutade ändar
• Anslutningar: Förtennad syrefri koppar, 99,99 % renhet
• Kapacitansområde: 0,01 µF till 0,47 µF
• Tolerans: ±5 %
• Dielektrisk absorption: <0,5 % vid 20 °C
• Isolationsresistans: >100 000 MΩ vid 20 °C
• Självinduktans: 0 nH
• Temperaturområde: -55 °C till +85 °C
