Carlsson Uppgraderingssats OA-12

Uppgraderingssats till Carlsson Sonab OA-12

Komplett uppgraderingssats för ett par Carlsson Sonab OA-12. Satsen innehåller de viktigaste komponenterna för att ge högtalarna nytt liv med moderna ersättningselement, anpassade adapterringar och färdiglödda delningsfilter.

OA-12 är en av Stig Carlssons klassiska ortoakustiska konstruktioner, byggd för att samspela med rummet och ge en stor, luftig och naturlig ljudbild. Med den här uppgraderingssatsen kan du ersätta åldrade element och filterdelar med nya komponenter som är anpassade för högtalarens originalprincip.

SB Acoustics SB17NRX2C35-8 – alternativ till B65OA-IV

I satsen ingår två SB Acoustics SB17NRX2C35-8. Detta är ett 6-tums bas/mellanregister ur SB Acoustics Norex-serie och används här som alternativ till B65OA-elementet.

Elementet har ett egenutvecklat membran med naturliga fibrer, mjuk upphängning i naturgummi, ventilerad gjuten aluminiumkorg och ventilerat polstycke. Konstruktionen är framtagen för låg distorsion, god kylning och ett naturligt, dynamiskt ljud. 8-ohmsversionen är rätt variant för OD-11, OA-12 och OA-14.

Adapterringar för SB17 till Sonab

För att SB17NRX2C35-8 ska passa korrekt i OA-12 ingår två adapterringar. Adapterlösningen är specialanpassad för montering av SB Acoustics SB17-element i Sonabs 70-talsserie och gör inpassningen enkel och exakt.

Ringarna fästs i högtalarens befintliga skruvhål med klamrar för centrering och fixering. Vid montering i OA-12 tas piggarna i ringen bort innan elementet sätts i. Klamrarna monteras löst och korsdras för jämn inpassning. Befintlig tätlist kan användas om den är i gott skick, annars bör den ersättas med ny tätning.

OBI T22OA – ersättningsdiskant till OA-12

Satsen innehåller fyra OBI T22OA-diskanter. T22OA är framtagen som ersättningsdiskant till Carlsson- och Sonab-högtalare, bland annat OD-11, OA-12, OA-14, OA-116 och OA-2212. Den passar även OA-5.

Den nya versionen av T22OA har förbättrade spridningsegenskaper och större frekvensomfång jämfört med tidigare version. I OA-12 används fyra diskanter per par högtalare, vilket följer högtalarens ortoakustiska idé med bred och rumsintegrerad ljudspridning.

Färdiglödda delningsfilter

I uppgraderingssatsen ingår två färdiglödda delningsfilter för Carlsson OA-12 med T22OA-diskanten. Filtren innehåller de komponenter och kretskort som behövs för filtermodifikationen och är anpassade för ett par OA-12.

Med dessa filter fungerar även tonbyglarna, vilket gör att högtalarens justeringsmöjligheter behålls efter uppgraderingen.

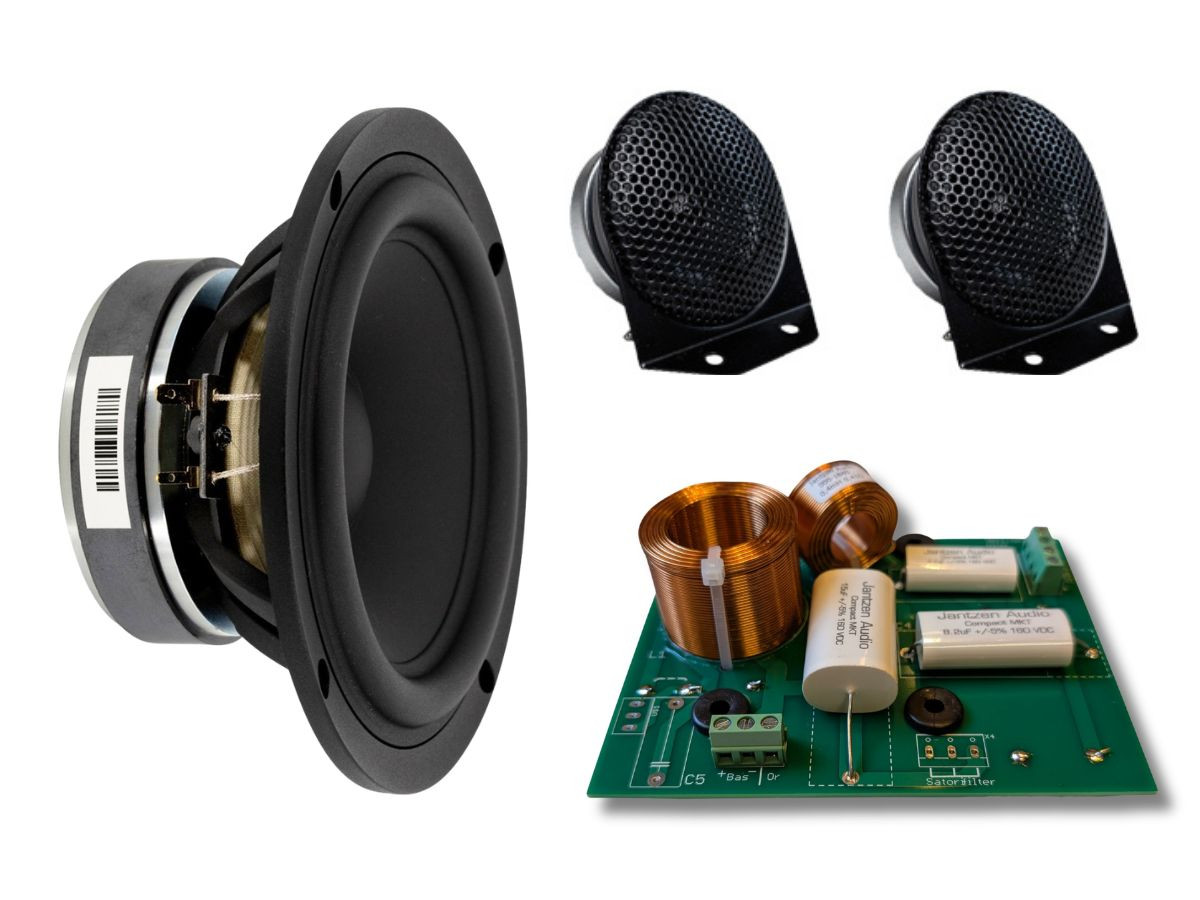

Detta ingår

2 x SB Acoustics SB17NRX2C35-8 bas/mellanregister

2 x adapterringar till SB17NRX2C35-8

4 x OBI T22OA diskantelement

2 x färdiglödda delningsfilter

Specifikationer – SB Acoustics SB17NRX2C35-8

Typ: Bas/mellanregister

Storlek: 6,5 tum

Membrantyp: Patentskyddat konmaterial med naturliga fibrer

Impedans: 8 ohm

Frekvensomfång: 35–4000 Hz

Effekttålighet: 50 W

Känslighet: 87 dB

Resonansfrekvens: 35 Hz

Vas: 28,7 liter

Qts: 0,41

Yttermått: Ø 171 mm

Monteringshål: Ø 145 mm

Vikt: 1,56 kg

Specifikationer – OBI T22OA

Typ: Diskant / reservdelselement

Storlek: 2 tum

Impedans: 8 ohm

Passar: OD-11, OA-12, OA-14, OA-116, OA-2212 och OA-5
