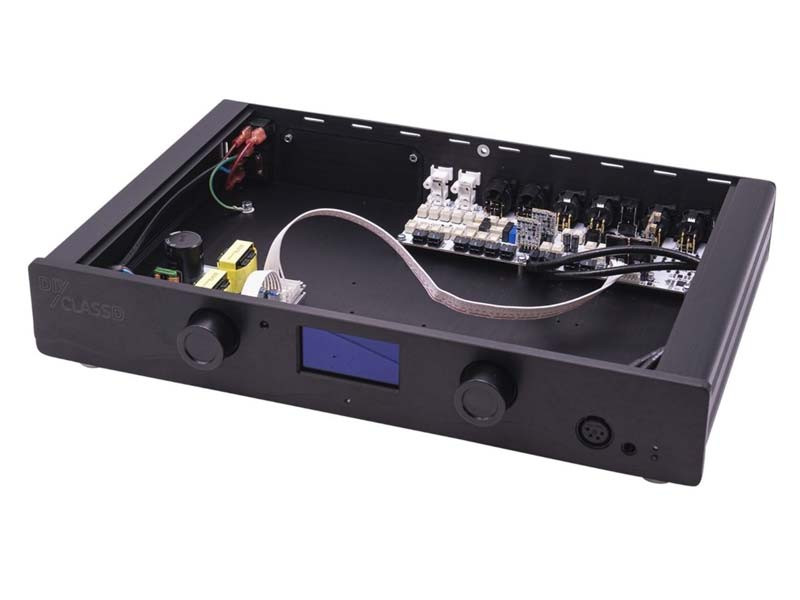

Hypex DIY PreAmplifier Kit

17 250,00 SEK
/ st
7930
  • Produktbeskrivning
  • Specifikationer

Detaljer

Försteget som matchar kvaliteten i dina Hypex Klass D-steg

För att komplettera DIYclassD-förstärkarsatserna lanserar Hypex en helt ny förförstärkare som enkel byggsats: DIYclassD PreAmplifier. Precis som slutstegskiten får du allt du behöver för att montera en analog high-end förförstärkare. Med modulär design kan den utökas i ett senare skede: dac, phonosteg och EQ kommer att släppas inom kort.

Bygg själv en toppmodern förförstärkare med detta kit från Hypex. Enkla och pedagogiska instruktioner gör att du får en avancerad förförstärkare på bara 30-60 minuter – och till en bråkdel av kostnaden av vad andra high-end steg ger. I kombination med våra DIYclassD Nilai® slutsteg får du en komplett rigg med fantastiskt ljud.

Tutiorial: Building the Hypex DIY Preamplifier Kit


Kittet innehåller alla komponenter och verktyg du behöver för att montera ditt Hypex Nilai-försteg:

Avbitartång (eller kombinationsverkty)• 5,5 mm hylsnyckel (eller kombinationsverktyg) • 7 mm hylsnyckel (eller kombinationsverktyg) • 3,5 mm skruvmejsel för spårskruv.


Specifications:

Inputs

• 2 x stereo unbalanced RCA

• 1 x stereo balanced XLR

• USB service port (firmware updates)

Outputs

• 2 x stereo balanced XLR

• 4 x trigger 12V

• 1 x XLR-4 headphone

• 1 x Jack 6.3mm headphone

Highlights:

• Fully analogue

• 2.7” monochrome OLED display

• Remote control included

• Modular design

• Discrete op-amps & voltage regulators

Future add-on options:

• DAC

• DIGin (AES, SPDIF, Optical, USB, Bluetooth, Streamer)

• Fusion Connect (Optimized Master Functionality for Fusion Amps)

• Phono stage

• Equalizer

This kit contains:

•Complete DIYclassD PreAmplifier case “matte black”

•Complete internal cable harness

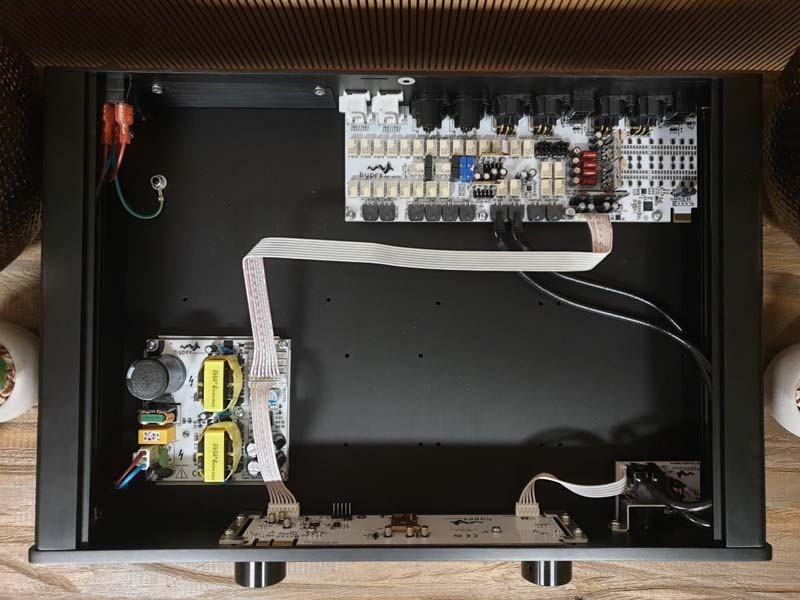

•Power supply, front board, main board and headphone board

•All needed mounting materials

•Assembly instructions

•1.5mm Allen key

•TX-10 Torx key

•TX-20 Torx key

•Remote Control (incl. battery)

Technical specifications DIY-Preamplifier

Audio performance data

All audio measurements are done with AES17 20kHz filter.

Item

Symbol

Min

Typ

Max

Unit

Notes

Input level

Vin

14,45

dBu

(4 Vrms)

Output level

Vout

14,45

dBu

(4 Vrms)

Output level headphones

Vout_hp

19

dBu

(7 Vrms)

Input impedance

Zin

100k

Ohm

Output Impedance

Zout

44

Ohm

Output Impedance headphone connectors

Zout_hp

<0.5

Ohm

Noise voltage

Vn

V

Unweighted at unity gain

Noise voltage

Vn_hp

7.5µ

V

Unweighted at unity gain

Signal to noise

SNR

122

dB

Gain range

-70

+13

dB

Gain resolution

0.5

1

dB

Bandwidth

Fc

200k

Hz

Distortion (THD)

THD

-140

dB

@1kHz, 4Vrms in, 0dB

Technical data

Item

Value

Notes

Supply voltage

90-135 / 180 – 270 Volt AC/47-63Hz

Auto Switching

Standby power

<0,5W

Power Consumption

10 W

Basic configuration

Dimensions

417mm*72mm*340mm

(W x H x D)

Weight

4 kg

Mer information

Analoga Ingångar 2 x stereo unbalanced RCA, 1 x stereo balanced XLR
Digitala Ingångar USB service port (firmware updates)
Analoga Utgångar 2 x stereo balanced XLR, 4 x trigger 12V, 1 x XLR-4 headphone, Jack 6.3mm headphone
Bluetooth Nej
Streaming Nej
D/A-omvandlare Nej
Rör Nej
Vikt 4 kg
