SB Acoustics SB26ADC-C000-4

Ordinarie pris 632,00 SEK

537,00 SEK

/ st
.
SB26ADC-C000-4
  • Produktbeskrivning
  • Specifikationer

Detaljer

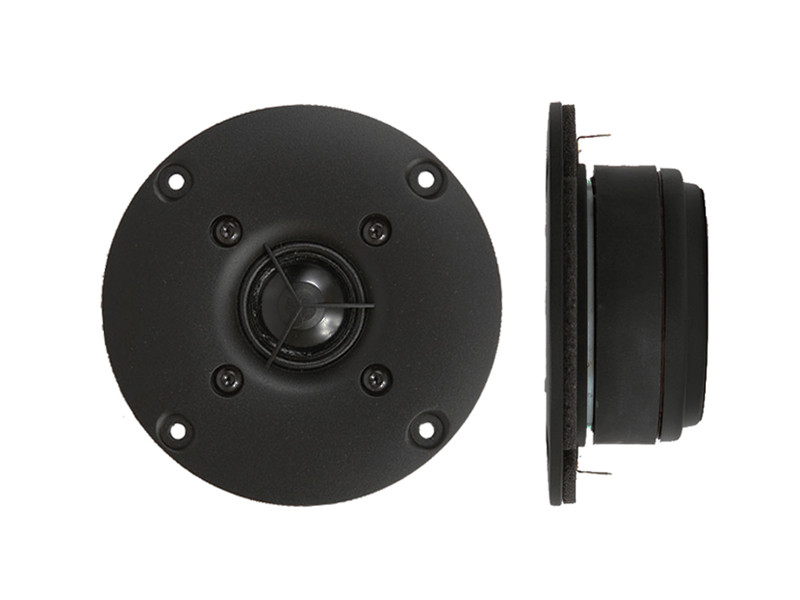

SB Acoustics SB26ADC-C000-4 – 1″ aluminium dom-tweeter (4 Ω)

SB26ADC-C000-4 är en aluminium dom-tweeter med fasoptimerad membrandesign för koherent högfrekvensspridning. Den har kopparkapsel för att minska talspoleinduktans, saturationskontrollerat motorsystem för låg distorsion och en icke-reflektiv bakre kammare med optimerad dämpning för bättre dynamik. Den flödesoptimerade polpelaren ger bra koppling till bakre kammaren, och konstruktionen innefattar CCAW-talspole och långlivade silverledare. Specifikationen är tänkt för användning med ett högpassfilter (IEC 268-5, 2600 Hz, 12 dB/oktav).

Tekniska specifikationer

  • Nominell impedans: 4 Ω
  • DC-resistans (Re): 3,2 Ω
  • Talspoleinduktans (Le): 0,04 mH
  • Effektiv membranyta (Sd): 6,2 cm²
  • Talspolediameter: 25,4 mm
  • Talspolehöjd: 1,3 mm
  • Luftgapshöjd: 2,5 mm
  • Linjärt talspolerörelse (p-p): 1,2 mm
  • Rörlig massa inkl. luft (Mms): 0,38 g
  • Fri luftresonans (Fs): 680 Hz
  • Känslighet (2,83 V / 1 m): 90 dB
  • Mekanisk Q-faktor (Qms): 2,7
  • Elektrisk Q-faktor (Qes): 1,88
  • Total Q-faktor (Qts): 1,11
  • Kraftfaktor (Bl): 1,6 Tm
  • Effekttålighet: 120 W (med högpass 2600 Hz, 12 dB/okt)
  • Magnetisk flödestäthet: 1,15 T
  • Magnetvikt: 0,22 kg
  • Nettovikt: 0,50 kg

Egenskaper / konstruktion

  • Phase optimized diaphragm design för samordnad högfrekvensspridning
  • Kopparkapsel för reducerad induktans och minimal fasförskjutning
  • Saturation controlled motor för låg distorsion
  • Non-reflective bakre kammare med optimerad dämpning för förbättrad dynamik
  • Flow optimized vented polpelare för koppling mot bakre kammare
  • CCAW-talspole för låg rörlig massa
  • Långlivade silverledare
  • Låg resonansfrekvens (för tweeterklass)

Mått / montering

  • Yttre diameter: Ø100,0 mm
  • Frontplattans diameter: 100 mm
  • Skruvhål: 4 × Ø4,0 mm
  • Cutout (infällningsdiameter): ca Ø72 mm (enligt datablad)
  • Fronttjocklek: 4 mm
  • Djup bakom front: ca 34,7 mm (enligt datablad)

Datablad

Ladda ner datablad (PDF)

Mer information

Typ Diskant
Storlek 1"
Membrantyp Aluminium
Impedans 4 Ω
Frekvensomfång 1400 - 25000 Hz
Effekttålighet 120 W
Känslighet 90 dB/SPL
Resonansfrekvens 680 Hz
Vas -
Qts 1.11
Yttermått Ø 100 mm
Monteringshål Ø 83 mm
Vikt 0.5 Kg
