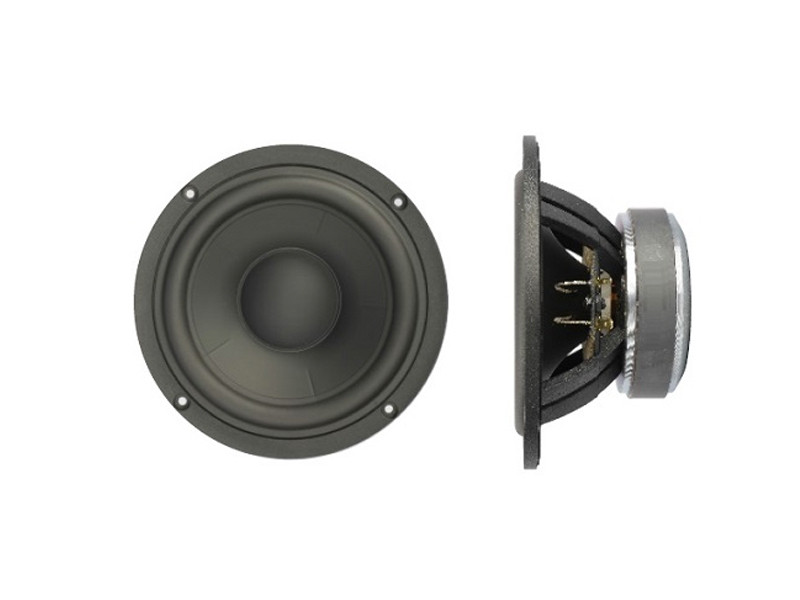

SB Acoustics SB17NBAC35-8

SB Acoustics SB17NBAC35-8 – 6″ midbas med geometriskt förstärkt aluminiumkon (8 Ω)

SB17NBAC35-8 är en 6-tums midbas med geometriskt förstärkt aluminiumkon, optimerad för styvhet, noggrannhet och stabil kolvrörelse vid högre belastning. Konstruktionen inkluderar ett ventilerat gjutet aluminiumchassi som minskar kompression, i kombination med en mjuk gummirand och komponenter som förlängd kopparhylsa, CCAW-talspole och ventilerat polstycke för reducerad induktans och distorsion.

Tekniska specifikationer

• Nominell impedans: 8 Ω
• DC-resistans (Re): 6,1 Ω
• Talspoleinduktans (Le): 0,15 mH
• Effektiv membranyta (Sd): 118 cm²
• Talspolediameter: 35,5 mm
• Talspolehöjd: 16 mm
• Luftgapshöjd: 5 mm
• Linjärt talspolerörelse (p-p): 11 mm
• Magnetisk flödestäthet: 1,0 T
• Magnetvikt: 0,54 kg
• Nettovikt: 1,56 kg
• Fri luftresonans (Fs): 32 Hz
• Känslighet (2,83 V / 1 m): 87 dB
• Mekanisk Q-faktor (Qms): 4,4
• Elektrisk Q-faktor (Qes): 0,38
• Total Q-faktor (Qts): 0,34
• Rörlig massa inkl. luft (Mms): 11,9 g
• Kraftfaktor (Bl): 5,8 Tm
• Ekvivalent volym (Vas): 40,5 liter
• Eftergivlighet (Cms): 2,03 mm/N
• Mekanisk förlust (Rms): 0,5 kg/s
• Effekttålighet: 60 W (IEC 268-5)

Egenskaper

• Ventilerat gjutet aluminiumchassi för strukturell stabilitet och låg kompression
• Geometriskt förstärkt aluminiumkon för stabil kolvrörelse och minskad breakup
• Mjuk gummirand med låg dämpning för bättre transientrespons
• Icke-ledande glasfiberspoleformare för att minimera intern dämpning
• Förlängd kopparhylsa på polstycket för reducerad induktans och distorsion
• CCAW-talspole som ger låg rörlig massa
• Ventilerat polstycke för att minska termisk kompression

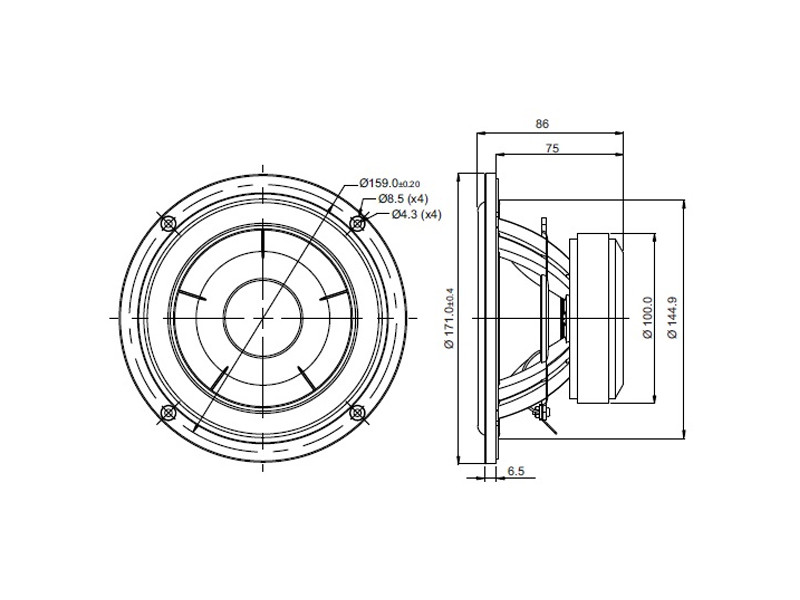

Mått

• Ytterdiameter: Ø171,0 mm
• Monteringsdjup: 75,0 mm
• Infällningshål (cutout): Ø144,9 mm
• Flänstjocklek: 6,5 mm
• Skruvhål: 4 × Ø8,5 mm (alternativt Ø4,3 mm med försänkning)
• Total djup inklusive front: ca 100 mm

Datablad

Ladda ner datablad (PDF)
