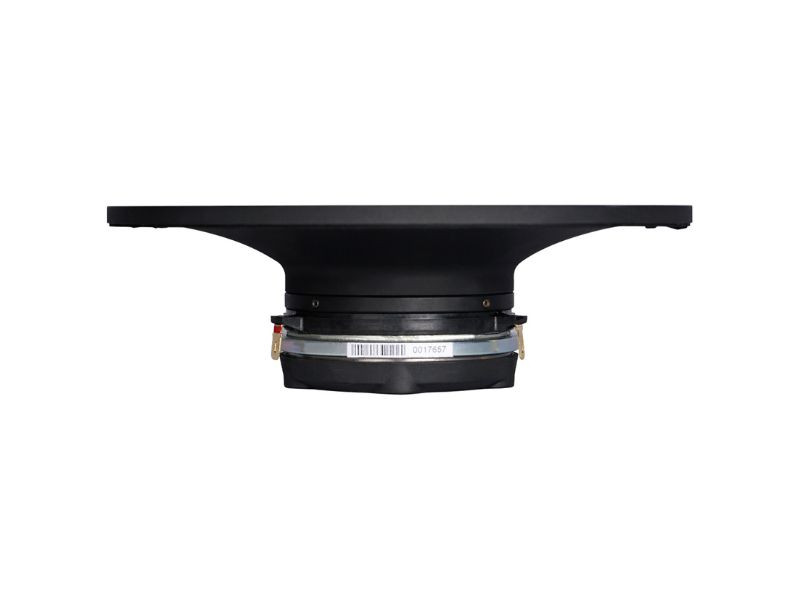

SB Acoustics Satori TW29TXNWG-4

Satori TW29TXNWG-4 – Diskant med TeXtreme-membran

Produktbeskrivning

Satori TW29TXNWG-4 är en avancerad diskant med ett unikt TeXtreme-membran som ger en exceptionellt låg resonans och förlängd högfrekvent respons. Modellen är framtagen för att leverera extremt låg distortion, kontrollerad spridning och förbättrad dynamik tack vare en rad tekniska lösningar. Diskanten är utrustad med dubbla balanserade kompressionskammare som bidrar till en mjuk och kontrollerad återgivning, även vid höga ljudtryck. Den höga prestandan förstärks av en neodymmotor med T-formad polbit, dubbla kopparringar och ett gjutet hölje med optimerad dämpning. Den massiva aluminium-waveguiden säkerställer exakt styrning av ljudspridningen. En adapterring medföljer för skruvlös montering.

Tekniska egenskaper

• Avancerat TeXtreme-membran för icke-resonant högfrekvensåtergivning
• Dubbla balanserade kompressionskammare för förbättrad dynamik
• Dubbla kopparringar för minimal talspoleinduktans och fasförskjutning
• Neodymmagnet med hög mättnad och T-formad polbit för lägre distortion
• Gjutet hölje och frontplatta i aluminium med optimerad dämpning
• Optimerad magnetstruktur för effektiv koppling till bakre kammare
• CCAW-talspole med låg rörlig massa
• Silverledare med lång livslängd
• Låg resonansfrekvens för utökad räckvidd
• Massiv aluminium-waveguide
• Kontrollerad spridning
• Adapterring för skruvlös montering

Specifikationer

• Impedans: 4 Ohm
• Membrandiameter: 29 mm
• Membranmaterial: TeXtreme (kolfiber)
• Magnettyp: Neodym
• Talspole: CCAW
• Montering: Inkluderar adapterring
• Frontplatta: Gjuten aluminium med waveguide

Detaljerade specifikationer

• DC-resistans (Re): 3,0 Ω
• Talspoleinduktans (Le): 0,02 mH
• Effektiv membranyta (Sd): 9,6 cm²
• Talspolediameter: 29 mm
• Talspolehöjd: 2,0 mm
• Luftgapshöjd: 2,5 mm
• Linjär talspolerörelse (p-p): 0,5 mm
• Rörlig massa inkl. luft (Mms): 0,51 g
• Fri luftresonans (Fs): 635 Hz
• Känslighet (2,83 V / 1 m): 96 dB
• Mekanisk Q-faktor (Qms): 1,73
• Elektrisk Q-faktor (Qes): 0,64
• Total Q-faktor (Qts): 0,47
• Kraftfaktor (Bl): 3,1 Tm
• Märkningseffekt: 80 W (IEC 268-5, 2600 Hz HP, 12 dB/okt)
• Magnetisk flödestäthet: 1,44 T
• Magnetvikt: 0,1 kg
• Totalvikt: 0,5 kg

Länkar

Ladda ner datablad (PDF)

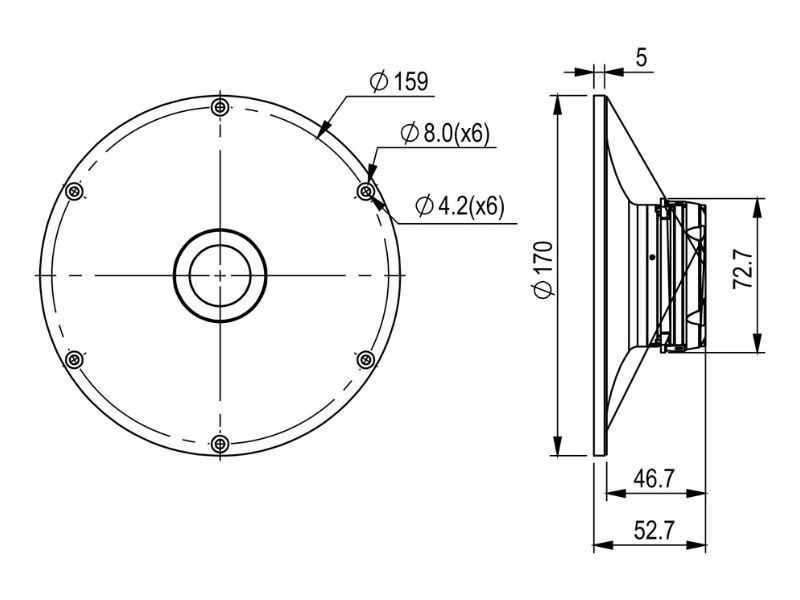

CAD-ritningar (ZIP)
