SB Acoustics Satori TW29RN-B

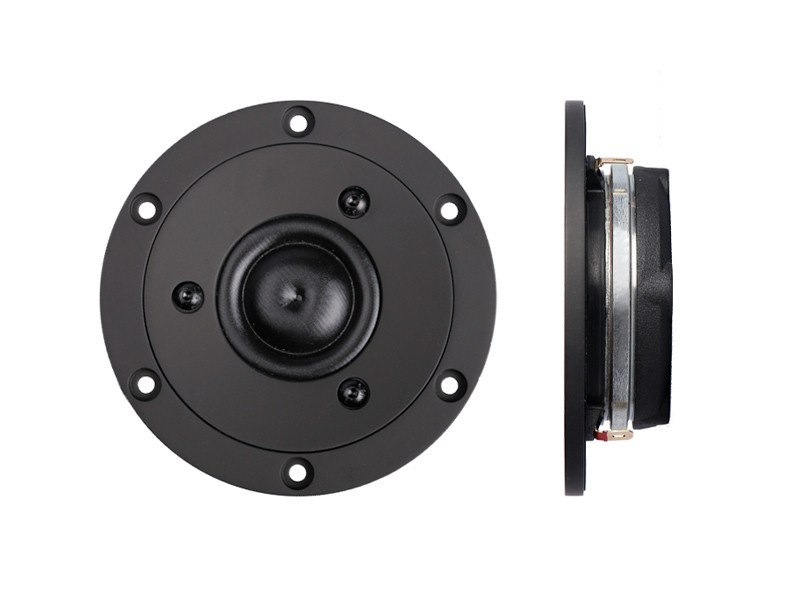

SB Acoustics Satori TW29RN-B – 1″ ring-dome tweeter (4 Ω)

Satori TW29RN-B är en diskant med resonansfri ring-dome-konstruktion som är avsedd att minimera högfrekvent breakup. Den har en högmättnad neodymmotor med T-formad polstruktur för låg distorsion, två balanserade kompressionskammare för förbättrad dynamik, kopparkapslar som reducerar talspoleinduktans och fasvridning, samt en tvådelad aluminiumfrontplatta med mekanisk avkoppling. Bakre kammaren är gjuten i aluminium med optimerad dämpning, och hela konstruktionen är dimensionerad för att leverera hög känslighet och luftig återgivning.

Tekniska specifikationer

• Nominell impedans: 4 Ω
• DC-resistans (Re): 3,0 Ω
• Talspoleinduktans (Le): 0,02 mH
• Effektiv membranyta (Sd): 9,6 cm²
• Talspolediameter: 29,0 mm
• Talspolehöjd: 2,0 mm
• Luftgapshöjd: 2,5 mm
• Linjärt slag (p-p): 0,5 mm
• Rörlig massa inkl. luft (Mms): 0,44 g
• Fri luftresonans (Fs): 700 Hz
• Känslighet (2,83 V / 1 m): 96 dB
• Mekanisk Q-faktor (Qms): 2,1
• Elektrisk Q-faktor (Qes): 0,65
• Total Q-faktor (Qts): 0,49
• Kraftfaktor (Bl): 3,1 Tm
• Effekttålighet: 80 W (IEC 268-5, med högpassfilter 2600 Hz / 12 dB/oktav)
• Magnetisk flödestäthet: 1,5 T
• Magnetvikt: 0,10 kg
• Nettovikt: 0,40 kg

Egenskaper / konstruktion

• Resonansfri ring-dome design för minimal högfrekvent breakup
• Tvådelad aluminiumfrontplatta med mekanisk avkoppling
• Dubbla balanserade kompressionskammare
• Kopparkapslar för reducerad talspoleinduktans och fasvridning
• Neodymmotor med T-formad polstruktur och hög mättnad
• Bakre kammare i gjuten aluminium med optimerad dämpning
• Ventilerad polpelare för effektiv koppling till bakre kammare
• CCAW-talspole med låg rörlig massa
• Silverledare med lång livslängd för stabil signalöverföring

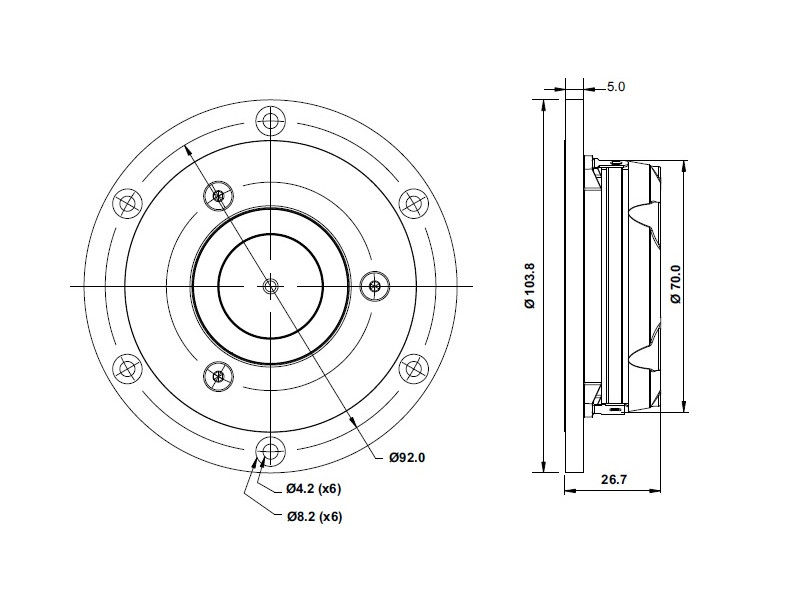

Mått / montering

• Yttre diameter: Ø103,8 mm
• Frontplattans diameter: Ø92,0 mm
• Infällningsdiameter (cutout): Ø70,0 mm
• Skruvhål: 6 × Ø4,2 mm + 6 × Ø8,2 mm
• Monteringsdjup bakom front: ca 26,7 mm

Datablad

Ladda ner datablad (PDF)
